MC4 jungtys skirtos prijungti fotovoltinius modulius, inverterius ir kt.
Tai viena geriausių MC4 jungčių rinkoje.
Įrodyta dideliuose Vokietijos PV ūkiuose ir namų elektrinėse.
PV jungtis atspari stipriam priveržimui MC4 veržliarakčiu
(sriegis neperšoka), kuris užtikrina absoliutų sandarumą ilgus dešimtmečius.

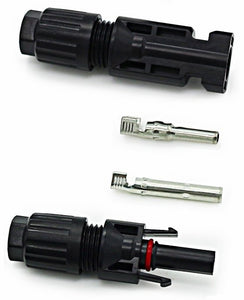

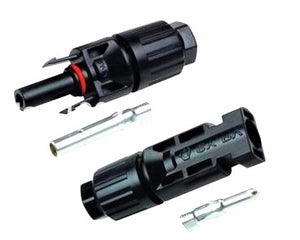

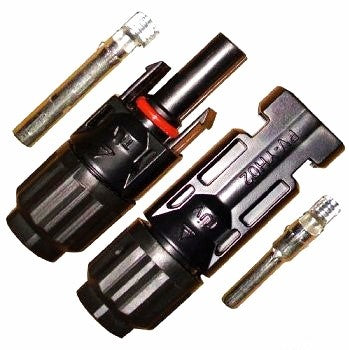

Į pasiūlymą įeina 1 komplektas (pliusas minusas) su kontaktais
MC4 jungtys skirtos prijungti saulės baterijas – paneles – fotovoltinius modulius, inverterius ir kt.
Techniniai parametrai:
Nominali įtampa: TÜV: 1000V DC UL:600V
Nominali srovė: 30A
Apsaugos laipsnis: IP67
Kontaktai: variniai, alavuoti
Darbo temperatūra: -40°C iki +85°C
Tinka laidams iki: 2,5-6 mm² | AWG#12
Kaip pritvirtinti MC4
Nuimkite izoliaciją nuo saulės kabelio L=6-7,5 mm ilgio
Nuimtą laidą įkiškite į metalinę jungties dalį, kol pajusite pasipriešinimą.
Norėdami prijungti prie saulės kabelio, naudokite MC4 jungties reples.
Įspauskite sandariklius į korpusą:
Antgalį šiek tiek prisukite prie korpuso (1,5–2,5 mm)
Stumkite sandarų kabelį į korpusą, kol pajusite arba išgirsite spragtelėjimą.
Tvirtai prisukite korpusą ne didesniu kaip 1,5 Nm sukimo momentu
Jungties poliškumo ženklai:
Atjungiama:
traukti stumti traukti
Taikymo pavyzdys
Failai atsisiųsti:
